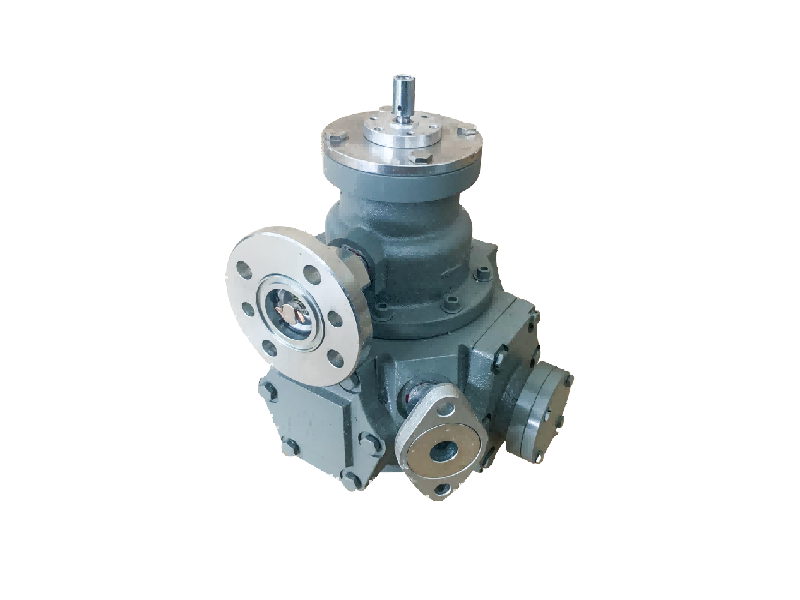

ЯдроLPGFM1 Flowmeterэто закрытая цилиндрическая оболочка. Оболочка установлена в свободном вращении вокруг центральной оси цилиндрического барабана, барабан радиальным лезвием, разделенным на три или четыре независимой газовой камеры (или «ведро»). Каждая камера имеет прямые отверстия для щели во внутренней стене (возле центральной оси) и во внешней стене (возле корпуса): внутреннее отверстие служит входом в камеру измерения камеры, а внешнее отверстие служит выходом камеры. Корпус LPGFM1 заполняется примерно половиной объема воды или масла с низким содержанием сумасшедшего в качестве жидкости, так что нижняя половина ротора погружена в жидкость. Этот метод герметизации жидкости является ключевой особенностью потока, который заменяет механическое герметинг традиционного объемного потока и достигает уникальной работы без утечки.
Газ с входа в течение рабочего процесса выглядит следующим образом:
Надувная стадия: газ сначала в ток в определенном положении газовой камеры (такой как камера). В это время камера внутреннего входа только что подвергалась воздействию поверхности жидкости, и вход, соединенный с газом, начал заполнять камеру. В то же время, другая камера (например, камера B) заполняется газом, а ее внутренние и внешние отверстия запечатаны поверхностью жидкости, образуя закрытое «ведро» - пространство измерения. Третья камера (например, камера C) имеет свою внешнюю выпускную, подвергающуюся воздействию поверхности жидкости, и начинает выпускать газ к выходу из счетчика.
Привод и вращение. По мере того, как газ продолжает заполнять камеру, вращающийся цилиндр подвергается несбалансированной силе, приводимой в движение давлением на входе, и начинает вращать против часовой стрелки вокруг его центральной оси (направление вращения зависит от конструкции и показано против часовой стрелки на иллюстрации).
В то же время камера A вращается до исходного положения камеры B, а ее внутренние и внешние отверстия запечатаны поверхностью жидкости, образуя новую камеру. Таким образом, каждая камера подвергается циклу: инфляция → образование герметичной камеры → выхлоп → сброс путем погружения.
Основы объемного измерения. Ключевой момент состоит в том, что для каждой революции барабана объем газа, равный «числу камер × объем отдельных камер» проходит через счетчик. Например, в случае четырехкамерного ротора одна революция разряжается в четыре раза превышает объем камер. Количество вращений цилиндра передается на внешний индикатор подсчета (например, механический счетчик или электронный датчик) через механизм передачи, который может точно добавить общий объем газа, проходящего через традиционный показатель.
Житель сжиженного сфонаВ силу своего принципа уплотнения жидкого уплотнения, уникальный класс не утечки объемного потока. Его характеристики ошибки (такие как линейность, повторяемость) и другие полагаются на механическое герметинг объемного потока (например, колесо -колесо, мембрана), имеет значительную разницу, как правило, с превосходной точностью, точность измерения до уровня до 0,2 до 0,5. Тем не менее, принцип работы также придает конкретные ограничения:
Ограничения диапазона потока. Чтобы гарантировать, что жидкость может быть эффективно запечатана в газовой камере, а газ может быть плавно разряжен, не вызывая сильных колебаний в уровне жидкости или увлечения жидкостью, вращающаяся скорость вращающегося цилиндра не может быть слишком быстрой. Это напрямую ограничивает максимальную измеримую скорость потока. Следовательно, расходомеры LPGFM1 в основном подходят для точного измерения малых потоков, обычно используемых в лабораториях, стандартной калибровке счетчиков, небольшого мониторинга потока специальных процессов и других сценариев.
Требования к совместимости газа: измеренный газ не должен растворяться в герметизирующей жидкости внутри течения, а также не может иметь какую -либо химическую реакцию или взаимодействие с уплотнением жидкости. Неспособность сделать это может привести к ошибкам измерения (например, небольшие показания объема из -за растворения газа), изменения в природе жидкости или даже повреждения счетчика. Выбор подходящей герметичной жидкости (вода, нефть или другая инертная жидкость) необходим для точного измерения конкретного газа.
Другие соображения: счетчик должен быть установлен по горизонтали, а уровень жидкости необходимо поддерживать на указанном знаке при использовании. Изменения температуры окружающей среды могут привести к изменениям объема герметичной жидкости и требовать внимания или компенсации. Несмотря на то, что они очень точно, они обычно имеют относительно большие по размеру и весу и требуют регулярного обслуживания уровня и чистоты жидкости.
Таким образом, потоки сжиженного нефтяного газа, с их высокой точностью, без утечки и интуитивно понятного принципа, занимают важную позицию в области общего объема измерения малых потоков, но необходимо строго следить за применимыми диапазонами потока и требованиям совместимости с газом жидкости.
